本机是一种双压式自动旋转，连续压片的机器，将颗粒状原料压制成圆片、刻字和异形、双色片剂它主要用于制药工业的片剂生产，同时适用于化工、食品、电子等工业企业。
一、特点：
1、外围罩壳为全不锈钢封闭形式，内部台面采用不锈钢材料，能保持表面光泽与防止交叉污染，符合GMP要求。
2、装有有机玻璃透视窗，可视压片状态，侧面板能全部打开，易于内部清理和保养。
3、所有控制器和操作件均布局合理。
4、采用变频调速装置进行电气调速，操作方便，转动平稳，安全准确。
5、配有过载保护装置，当压力过载时，能自动停机。
6、实行机电一体化。
7、使用半自动润滑装置及转台上端有机玻璃防尘装置。
8、传动系统密封在主机下方油箱中，是安全分离的独立部件，亦不会有相互污染，又使传动部浸润在油池中，易散热且耐磨。
9、配有吸粉装置，能将压制室内的粉尘吸取。
10、易损件如上轨道、加料器、料斗、传动蜗杆、粉量器等与ZP33型产品具有通用结构，有利于标准化、通用化、系列化。
11、采用PLC控制，数字显示主压力、片剂厚度、充填深度及转速。

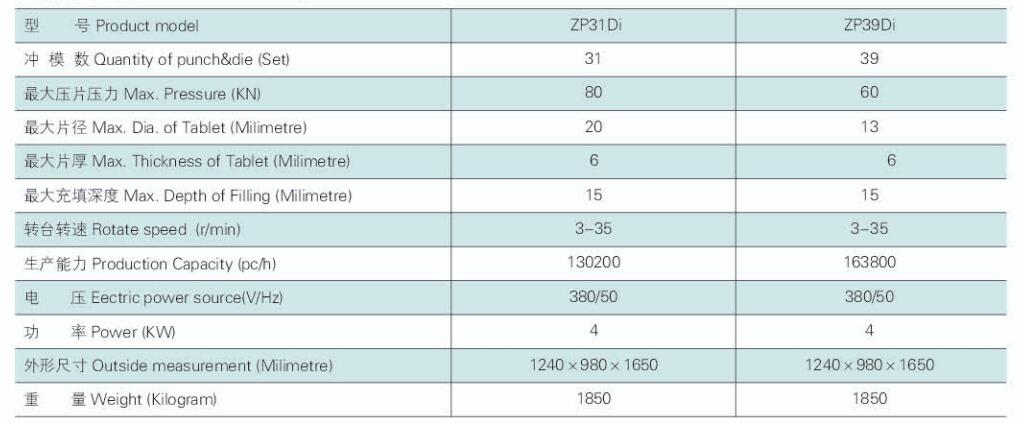

二、主要技术参数
三：主要电器配置清单
|
名称 |
型号 |
生产厂家 |
|
电机 |
3KW 8级或4KW6级 |
上海德东 |
|
变频器380V/220V AC |
P/N 132F |
丹佛斯 |
|
直流电源 |
S25-24 |
上海明纬 |
|
断路器/3P 16A |
DZ47 |
德力西 |
|
断路器/3P 6A |
DZ47 |
德力西 |
|
断路器/单极 |
DZ47 |
德力西 |
|
接触器 |
3TF 16A |
西门子 |
|
接触器 |
3TF 9A |
西门子 |
|
继电器 |
NY4J |
欧姆龙 |
|
微动开关 |
Z-15GQ-B |
欧姆龙 |
|
钥匙开关 |
AR22JR-3A11A |
日本富士 |
|
指示灯 |
DR22E3L-E4G |
上海天逸 |
|
行程开关 |
LX19-001 |
上海华通 |
|
排风扇 |
FK3321.100 |
上海雷普电气 |
四、主要材料配置清单
|
名称 |
材料 |
表面热处理硬度 |
|
转台 |
eq \o\ac(○,1)1QT500-7铸铁制造（标准配置） eq \o\ac(○,2)2QT500-7铸铁表面镀镍(选配） eq \o\ac(○,3)3SS304不锈钢中盘（选配） |
无 |
|
中心轴和传动轴材料 |
GB/T3077-1999规定的40Cr中碳合金结构钢 |
无 |
|
主传动蜗轮 |
GB/T1176-1987规定的ZQSn10-1锡青铜 |
表面热处理硬度为HRC45-48 |
|
蜗杆蜗轮 |
GB/T3077-1999规定的40Cr中碳合金结构 |
表面热处理硬度为HRC45-48 |
|
压轮 |
GB/T1222-1984规定的GCr15高碳铬轴承钢 |
压轮外圆表面热处理硬度为HRC60-62 |
|
轨导 |
用GB/T1222-1984规定的GCr15高碳铬轴承钢 |
钢制导轨与冲杆接触的表面热处理硬度为HRC58-62。
|
|
加料器 |
锡青铜ZQSn6-6-3,表面镀铬 |
无 |
|
台中板
|
不低于GB9439-1998规定的HT200铸铁 |
无 |
|
主体材料 |
不低于GB9439-1998规定的HT200铸铁制造 |
无 |
|
料斗
|
不锈钢(OCr18Ni9)
|
无 |
|
面板围罩 |
不锈钢(OCr18Ni9)
|
无 |
|
上压轮架罩 |
不锈钢(OCr18Ni9)
|
无 |
